Armoires et Coffrets Electriques composites

armoire-electrique

Avantages spécifiques de nos solutions :

Protection sonore
Protection calorifuge

Le matériau composite permet des résistantes aux hautes températures, à la corrosion et aux agressions chimiques notamment avec l’utilisation de résines spécifiques.

  • Résines Vinylester
  • Résines Epoxyde

De plus le matériau composite apporte les avantages suivants :

  • Légèreté
  • Possibilité d’obtenir des formes complexes
  • Non conductivité
  • Résistance mécanique élevée

demande de devis

Ces produits sont destinés à différents secteurs d’activité :

–      Industriels
–      Routiers
–      Ferroviaires
–      Urbains…..

Nous proposons :

–      Une gamme de produits propres
–      Une gamme de produits spécifiques que nous développons en partenariat avec nos clients et selon leurs besoins.

Les avantages du matériau composite pour ce secteur d’activité.

  • Durée de vie

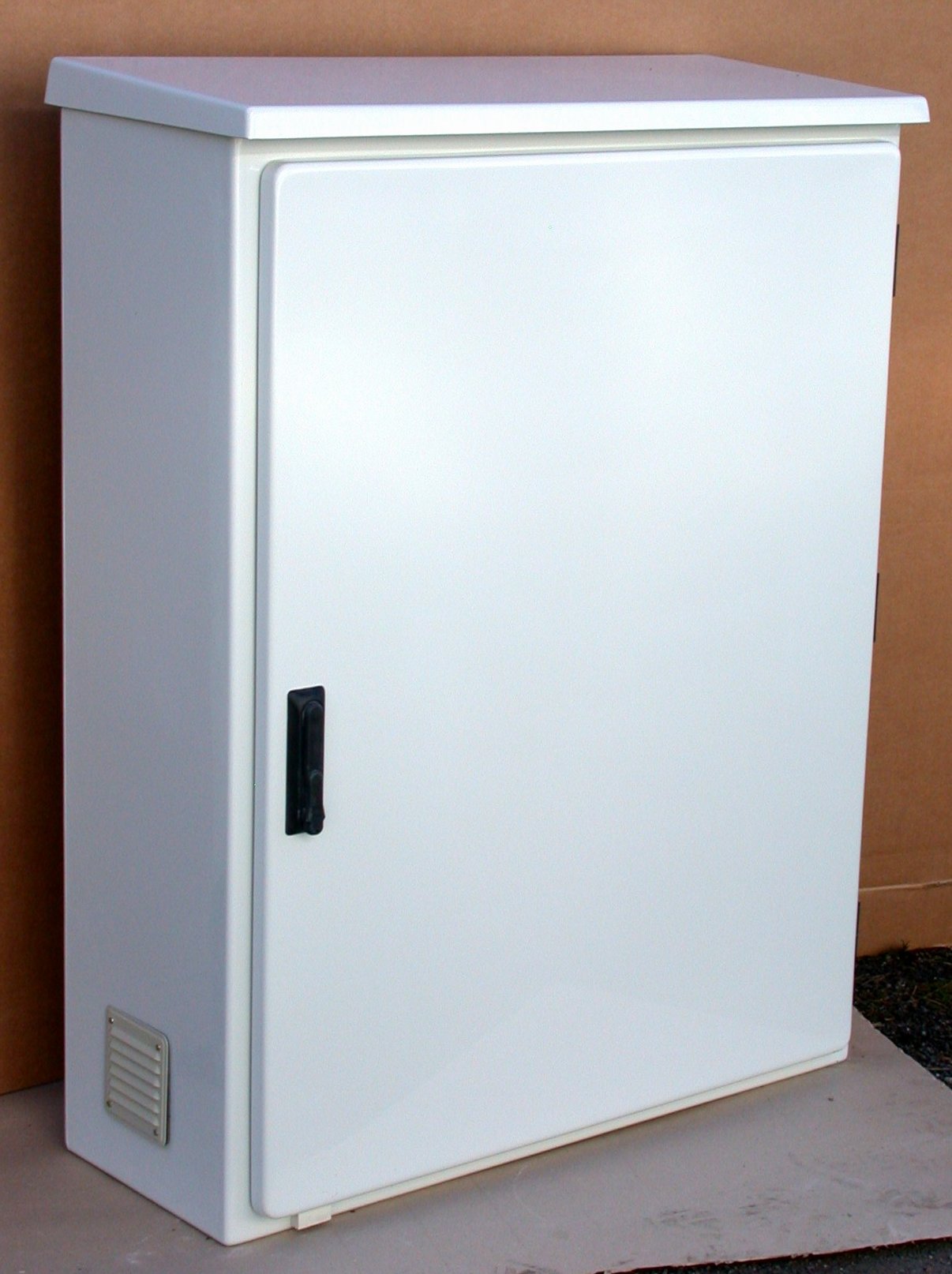

Armoire PIL
Coffret PIL 1260

–      Rigidité
–      Résistance mécanique
–      Tenue à la fatigue
–      Résistance aux UV,  à la corrosion, aux milieux salins…
–      Imputrescibilité

  • Sécurité

–      Tenue aux chocs (IK10)
–      Etanchéité (jusqu’à IP 65)
–      Tenue aux variations de Température
–      Tenue au feu avec l’utilisation possible de résine M1/F1 ou M2/F2
–      Isolant thermique et électrique (classe II)

  • Légèreté

Nos produits propres

  • Série PIL et  EPS

–      Protection IP 55
–      Tenue au choc IK 10
–      Fermeture par serrure
–      Pâtes de fixation en acier inoxydable
–      Accessoires en option

      • Platine de montage
      • Grille d’aération
      • Porte avec partie transparente
      • Fermeture magnétique sur le modèle PIL 600



En mm Côtes extérieures Ouverture de porte Dimensions intérieures et surfaces utiles
Modèles Haut Larg Prof Haut Larg Haut Larg Prof
PIL 600 610 430 300 560 365 600 400 240
PIL 800 805 625 360 700 500 795 595 330
PIL 1000 940 760 460 840 640 930 730 430
PIL 1260 1260 1030 420 1210 960 1250 1000 400
EPS B 800 820 845 350 730 720 810 800 330
EPS B 1000 1010 850 390 925 720 1000 810 375
EPS B 1250 1260 855 505 1165 725 1250 805 475





  • Gamme MODU’PIL

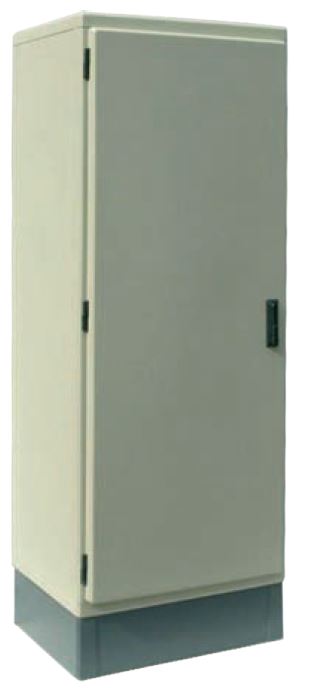

Armoire Modupil

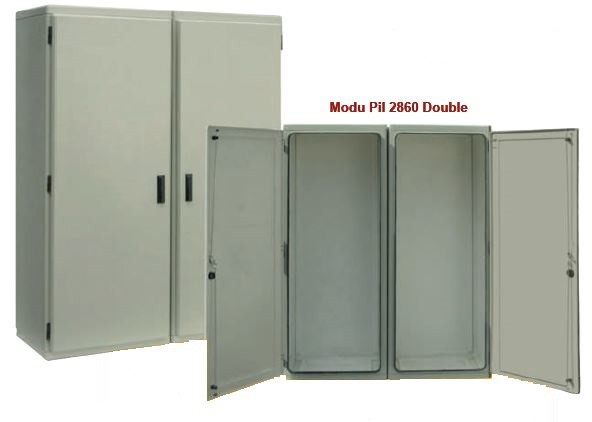

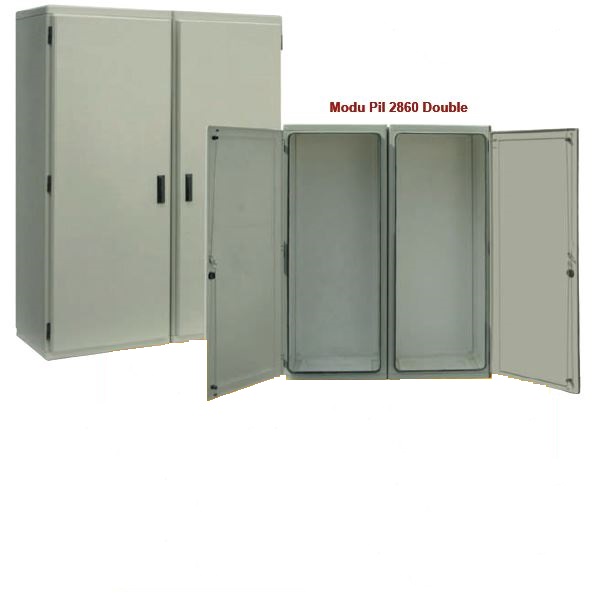

Armoire MODUPIL DBL

–       Des armoires modulables : simple, double ou triple

      • Protection IP 65
      • Tenue au choc IK 10

–      Equipements de série

      • Porte montée sur 3 charnières
      • Ouverture à droite ou à gauche
      • Fermeture par poignée pivotante escamotable avec crémone 3 points
      • Condamnation par serrure à clé ou triangle
      • Joint d’étanchéité
      • 2 bossages de fixation de platine sur panneau arrière et latéral sur le modèle PIL 2860
      • Trous pointés au pas de 25 mm

–      Accessoires en options

      • Auvent
      • Socle de 200 mm de haut
      • Porte avec partie transparente
      • Plaque passe câble
      • Porte à l’arrière
      • Platine de montage
      • Aération



Dimensions et surfaces utiles Entraxe de fixation Dimensions côté ouverture communicante . Armoire double et triple
Côtes extérieures Dimension de la porte Dimensions intérieures utiles Passage  de Porte Plaque Passe Câble Fond Côtés Double & Triple
Haut Larg Prof Haut Larg Haut Larg Prof Haut x Larg Larg x Prof Haut x Prof
A B C D E F G H I x J K x L M N O x P
2000 800 440 1893 747 1950 790 345 1840 x 680 500 x 200 650 200
2000 1600 440 1893 747 x 2 1950 790 x 2 345 1840 x 680 (500 x 200) x 2 650 x 2 200 1890 x 295
2000 2400 440 1893 747 x 3 1950 790 x 2 345 1840 x 680 (500 x 200) x 3 650 x 3 200 1890 x 295
2000 800 640 1893 747 1950 790 545 1840 x 680 500 x 400 650 400
2000 1600 640 1893 747 x 2 1950 790 x 2 545 1840 x 680 (500 x 400) x 2 650 x 2 400 1890 x 495
2000 2400 640 1893 747 x 3 1950 790 x 2 545 1840 x 680 (500 x 400) x 3 650 x 3 400

1890 x 495

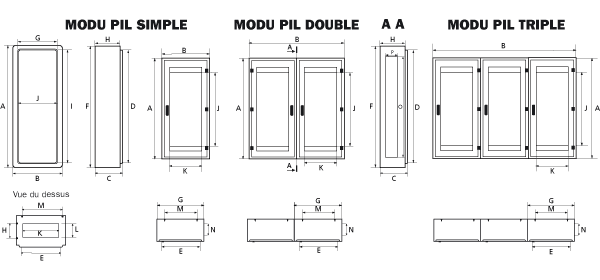

armoires-modu-pil-plans-01

  • Réalisation de produits spécifiques

Fort de notre expérience, de notre expertise et de notre qualité, de nombreuses entreprises nous font confiance pour développer leurs armoires répondant à des besoins spécifiques.

  • Dimensions spéciales
  • Intégration de fonctions
  • Résistance sismique
  • Système de ventilation
  • Ouverture de porte spécifique
  • Résistance mécaniques élevées
  • Revêtement anti-graffiti
  • Parois doubles pour améliorer l’isolation ….
